Apa itu Horizontal Directional Drilling ( Pengeboran Terarah Horizontal ) ?

Horizontal Directional Drilling (HDD) adalah metode pemasangan pipa bawah tanah, kabel, dan saluran servis melalui metode tanpa parit.

Horizontal Directional Drilling adalah metode / teknik dalam industri Konstruksi Bawah Tanah.

Ini melibatkan penggunaan mesin bor terarah, dan attachment terkait, untuk secara akurat mengebor di sepanjang jalur lubang yang dipilih dan melapisi kembali pipa yang diperlukan.

Pengeboran terarah atau pemboran terarah horizontal juga digunakan dalam pemasangan jaringan pipa dan saluran utilitas.

Pengeboran terarah atau pemboran berarah horizontal merupakan salah satu cara untuk mendapatkan utilitas dari satu titik ke titik lainnya tanpa merusak tanah atau rintangan yang ada di antara kedua titik tersebut.

Pengeboran terarah horizontal melampaui dan melampaui penggalian tradisional; menghubungkan utilitas dan layanan di tempat-tempat yang tidak memungkinkan penggalian tradisional.


Bagaimana Cara Kerja Horizontal Directional Drilling?

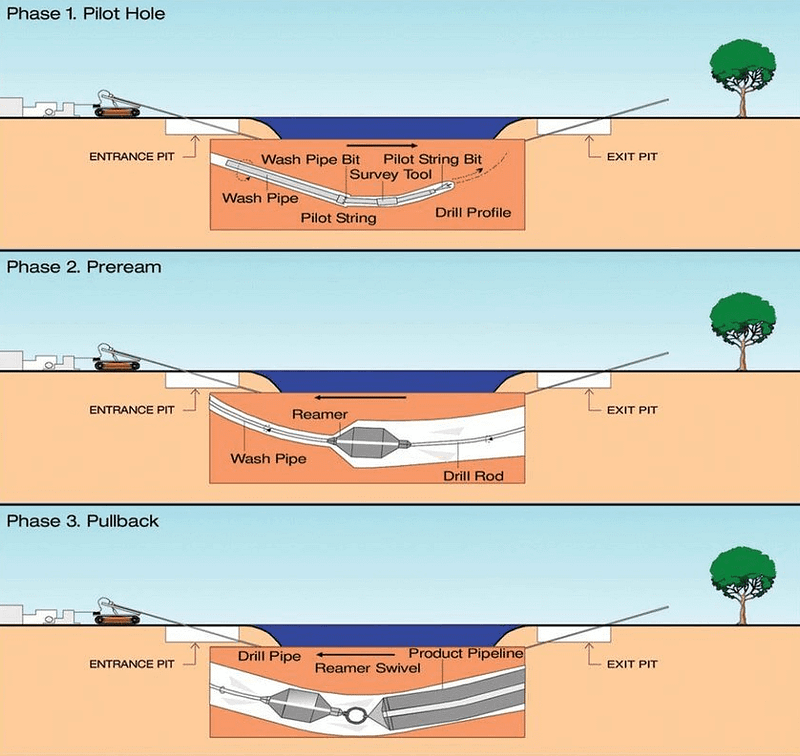

Cara kerja Horizontal Directional Drilling terdiri dari tiga tahap:

  1. Pilot Bore
  2. Reaming
  3. Pemasangan Pipa Produk
source: https://www.trenchlesspedia.com/definition/2512/pilot-bore

Tahap 1 — Pilot Bore

Pilot bore adalah lubang horizontal awal yang dibor di sepanjang rute yang dimaksudkan untuk produk pipa akhir. Tujuan utama dari pilot bore adalah untuk memetakan jalur instalasi pipa yang telah ditentukan.

  • Mata bor dihubungkan ke pipa bor yang berputar dan didorong ke lokasi yang ditentukan untuk lubang bor. Itu dipandu melalui proses boring sampai muncul di sisi berlawanan dari proyek boring.
  • Cairan bor, atau lumpur bor adalah campuran air dan bentonit tanah liat dan sangat penting untuk pengoperasiannya. Cairan bor ini digunakan untuk mengarahkan mata bor saat mengebor lubang. Ini juga menstabilkan lubang bor dan bertindak sebagai pelumas dan pendingin untuk mata bor.
  • Selain itu, cairan pengeboran membawa semua tanah, logam berat, dan potongan batuan dasar keluar dari lubang bor kembali ke lokasi rig pengeboran. Cairan pengeboran kemudian dipisahkan dari stek dan didaur ulang kembali ke dalam proses pengeboran.
  • Akhirnya, mata bor akan keluar dari lubang bor di lubang keluar.

Tahap 2 — Reaming

  • Alat reaming kemudian dipasang ke pipa bor dan ditarik kembali melalui lubang bor.
  • Perkakas reaming yang lebih besar berturut-turut ditarik maju mundur melalui lubang bor sampai lubang berukuran sekitar satu setengah kali ukuran pipa yang akan dipasang.
  • Akhirnya, alat untuk membesarkan lubang kapas ditarik melalui lubang untuk memverifikasi semuanya bersih dan siap untuk menarik pipa melalui.
  • Alat reaming pass swab ini berukuran lebih besar dari pipa yang akan dipasang tetapi lebih kecil dari reaming terbesar yang sudah dikerjakan.

Tahap 3 — Product Pipe Installation

  • Pipa dibawa ke lokasi keluar dan dilas atau digabungkan bersama, dilapisi, dirontgen, dan diuji tekanannya.
  • Pipa produk kemudian dihubungkan ke pullhead.
  • Tali pipa yang telah selesai, sedikit lebih panjang dari lubang bor, ditempatkan pada rol sebagai persiapan untuk ditarik melalui lubang bor.
  • Ini kemudian diposisikan dan dimiringkan untuk membuat tarikan semudah mungkin dengan hambatan minimum. Setelah benar-benar dibuat, diuji, dan diposisikan dengan benar, proses penarikan kembali dimulai.
  • Ketika pipa keluar di lokasi rig pengeboran, kemudian diperiksa, disurvei, dan diuji.
  • Terakhir, tempat kerja dibersihkan dari peralatan dan dikembalikan ke kondisi sebelumnya.

Mengapa menggunakan Pengeboran Terarah Horizontal / Horizontal Directional Drilling?

Pengeboran terarah / pemboran berarah horizontal / Horizontal Directional Drilling merupakan salah satu cara untuk mendapatkan utilitas dari satu titik ke titik lainnya tanpa merusak tanah atau rintangan yang ada di antara kedua titik tersebut.

Pengeboran terarah horizontal melampaui dan melampaui penggalian tradisional; menghubungkan utilitas dan layanan di tempat-tempat yang tidak memungkinkan penggalian tradisional.

Pengeboran terarah terutama digunakan untuk membuat penyeberangan di bawah sungai, jalan, dan struktur yang ada, dengan tujuan memasang pipa dan saluran untuk mengangkut berbagai jenis cairan dan material.

Teknik HDD memiliki biaya konstruksi dan restorasi yang lebih sedikit untuk pipa air dan air limbah baru dan untuk rehabilitasi pipa yang rusak di daerah perkotaan di mana penggalian tidak diperlukan atau tidak mungkin dilakukan.
